CAD的注释性了解一下

一个从AutoCAD 2008开始不断有更新的一个重要功能，

CAD的『注释性』

要解释什么是『注释性』之前，首先得先解释一类对象类型，称之为『注释性对象』。注释类对象主要有下面这些：

• 单行文字、多行文字、属性、图案填充、标注、多重引线、形位公差

• 块

除了块之外的对象都放在了第一行，这表示这类对象是一类，而块是另外一类。

好了，首先用多行文字来演示简单的注释性对象的功能：

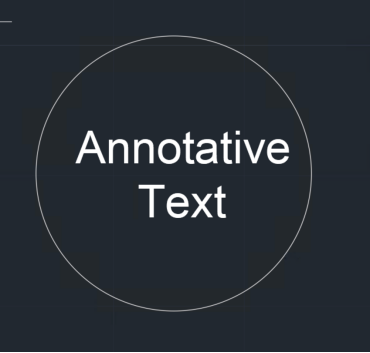

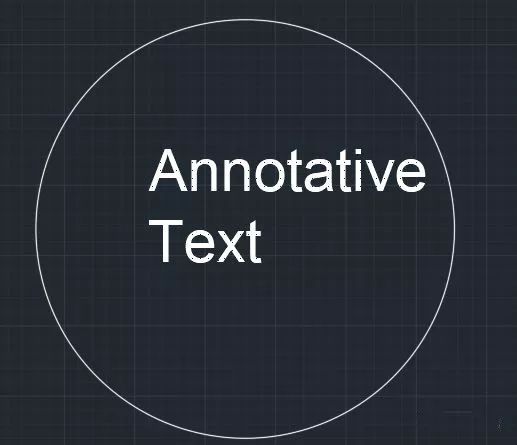

1. 首先，创建一个多行文字，为了做比较，在外面画了个圆：

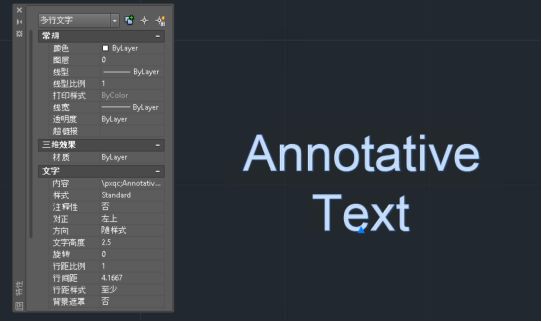

2. 然后，选中这个多行文字，CTRL+1呼出属性面板：

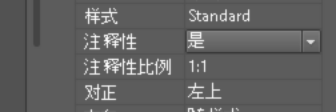

3. 在属性面板中，找到『注释性』，将『否』改为『是』：

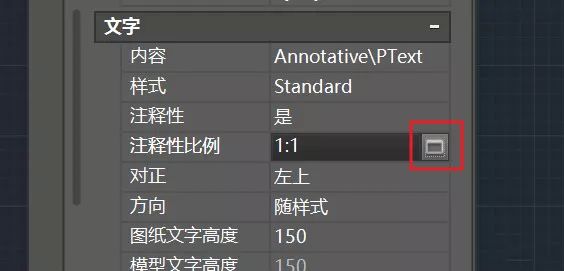

4. 在新出现的『注释性比例』中，点击最右侧的按钮：

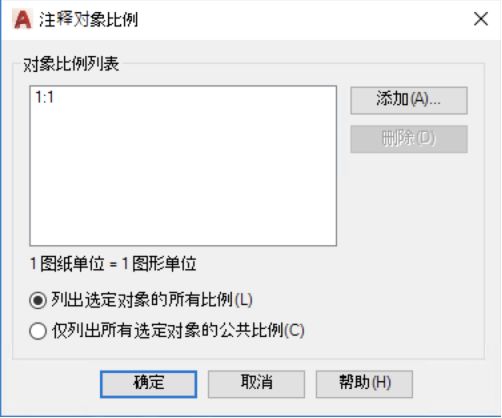

5. 在弹出的『注释对象比例』对话框中，点击『添加』按钮：

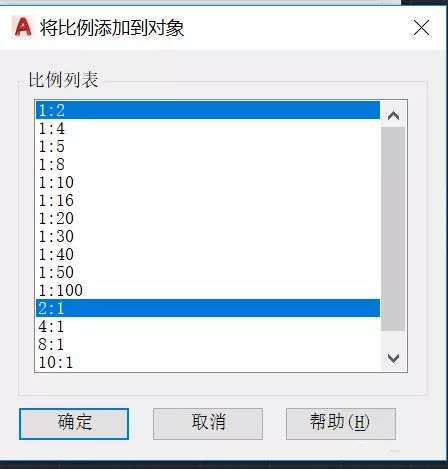

6. 在弹出的『将比例添加到对象』对话框中，按着CTRL键，选中『1：2』和『2：1』，然后点『确定』把所有的对话框都关闭

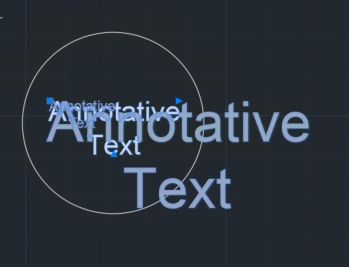

PS：这个时候如果取消对文字的选择，然后重新选择一下文字对象的话，你就会看到传说中的『影分身』版多行文字了：

7. 点击布局工具栏中的『布局1』，然后把默认产生的那个视口给删除掉。

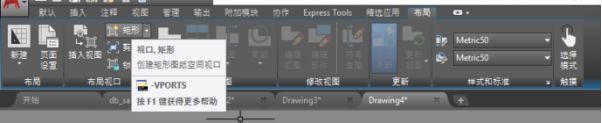

8. 点击面板上的『布局』选项卡中的矩形，连着创建三个矩形视口

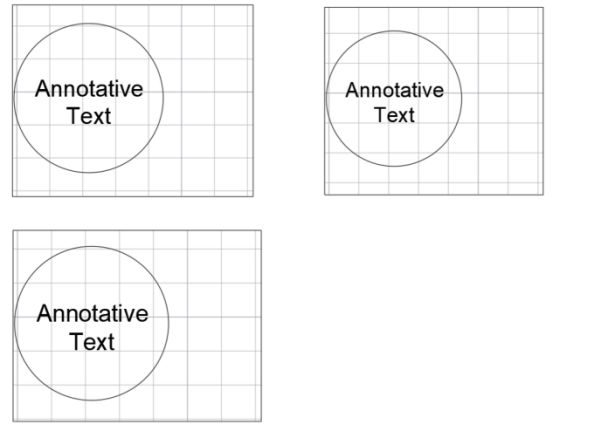

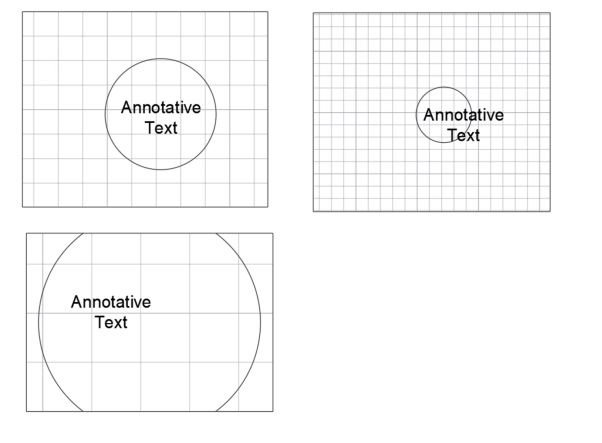

9. 然后使用属性面板，把三个视口的视口比例分别设置成1：1，1：2和2：1，你们发现了什么没有？

神奇的事情发生了，在不同的视口比例下，圆的大小按照视口比例改变了，而文字保持的都是同一个高度和大小。

PS：有同学问如果我的视口比例并不是1：2而是1：4会怎么样呢？这里就当作作业，大家自己尝试一下……

这就是注释性的作用：

注释性对象和样式用于控制注释对象在模型空间或布局中显示的尺寸和比例。

当使用注释性对象时，缩放注释对象的过程是自动的。通过指定图纸高度或比例，然后指定显示对象所用的注释比例来定义注释性对象。注释性对象可能具有多种指定的比例，并且每个比例表达可以相互独立移动。

为布局中的每个视口指定一种注释比例，这通常与其视口比例值相同。视口或模型空间的注释比例控制注释对象显示的时间及其大小。如果比例为未指定给注释对象但用在了视口中，则不会显示注释对象。

以上这段抄自帮助文件，对的，就是那种每个字我都认识但是连在一起就不知道是啥意思的玩意了……

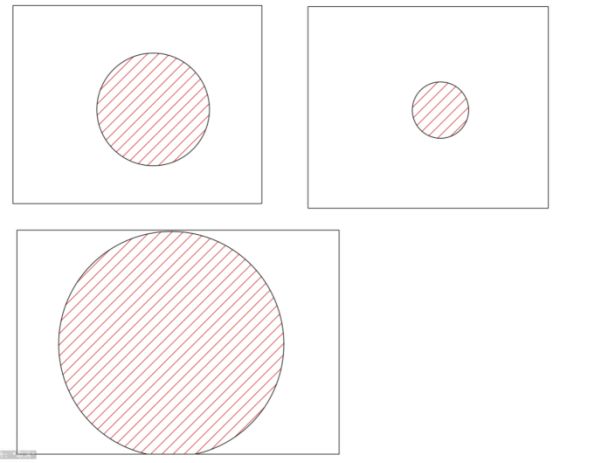

不管是文字的大小可以变，填充图案的比例，如果添加了注释性，也是会随着视口比例的改变而改变的：

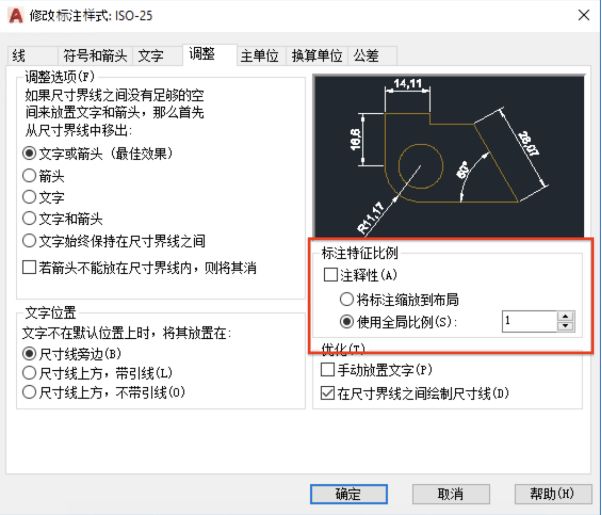

另外，文字（包括多行和单行文字）、标注和多重引线不光可以在属性面板中改为带『注释性』的类型，也可以在对应的样式管理器中修改，这样，创建出来的对象就可以直接带有注释性了，以标注样式为例：

将『注释性』打勾即可创建带注释性的标注了。

前面我们把块单独列出来，现在我们来讲讲块在注释性上的独特之处。

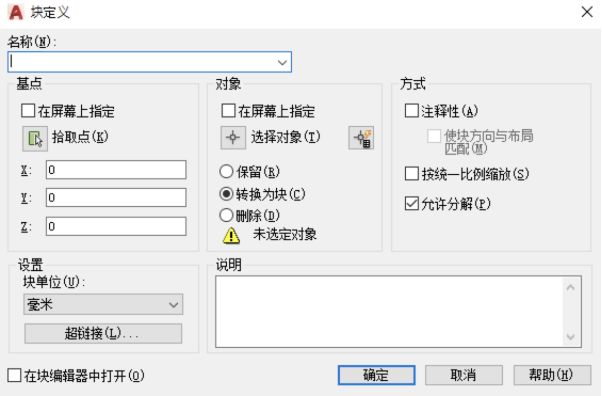

首先任意创建一个块，相信看过我动态块课程的人都很熟悉了：

在最右边的注释性勾选框看到了没有？

这是唯一能创建注释性块的地方！

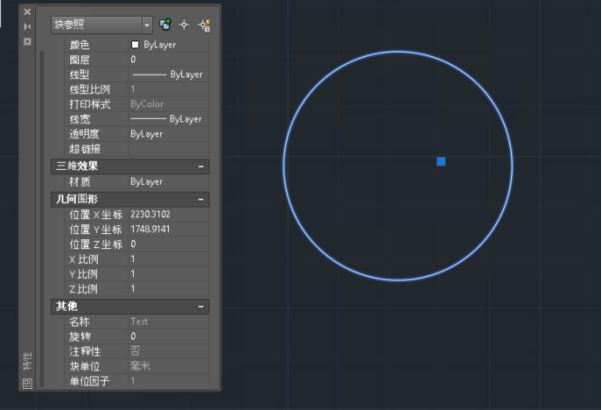

如果错过了这里，等创建完了块，然后去属性面板的时候，就会发现：

注释性这个控件是灰显的，意味着他是不可以修改的！

所以，请注意，如果要创建注释性块的话，请在创建的时候就勾选『注释性』。
