SolidWorks绘制钣金焊接图

例题是一个抽屉焊接图，是由抽屉面板与键盘抽屉两个零件的焊接在一起。

先画出每个零件的，然后装配到一起，出焊接图

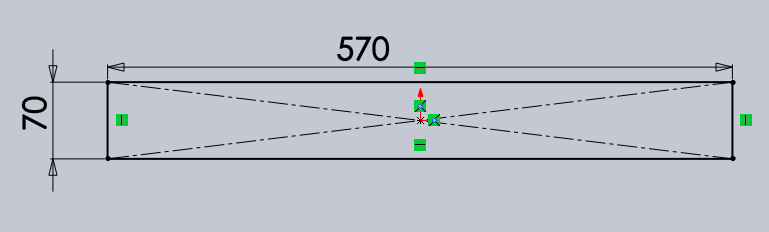

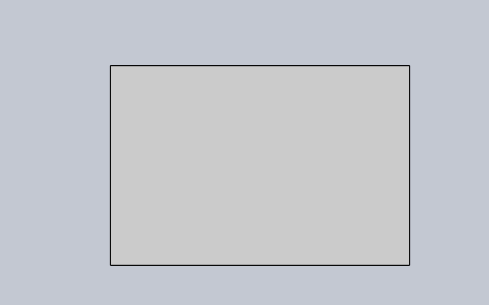

首先画出抽屉面板草图

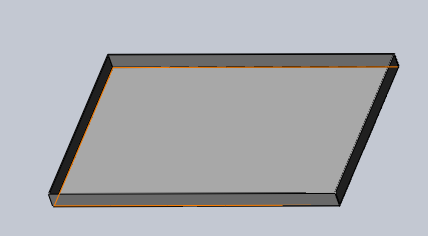

点击基体法兰

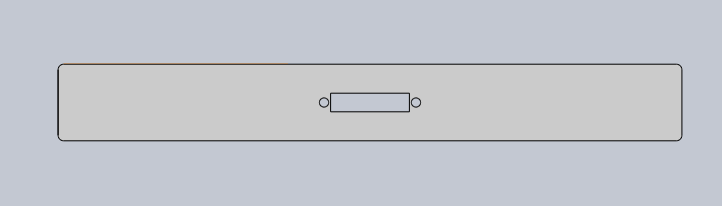

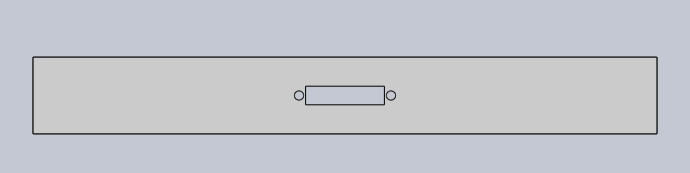

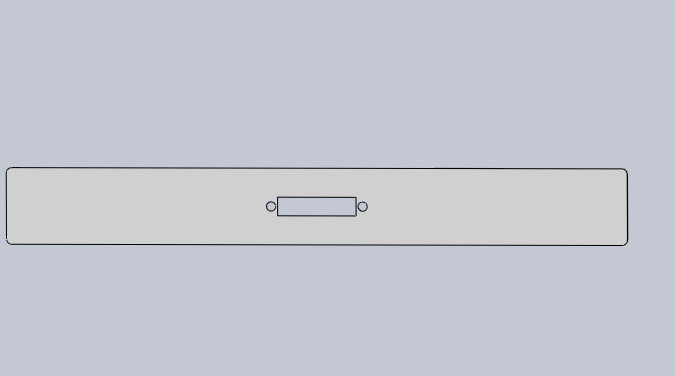

在再基体上切除拉手安装孔

4个角倒圆角角

保存零件零件名保存为: 抽屉面板

下面再画：键盘抽屉

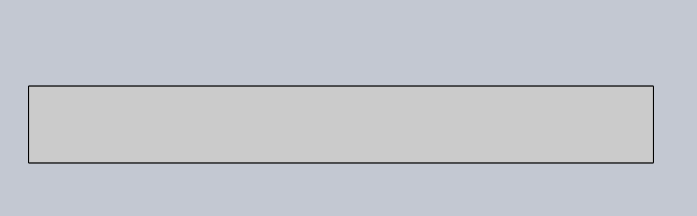

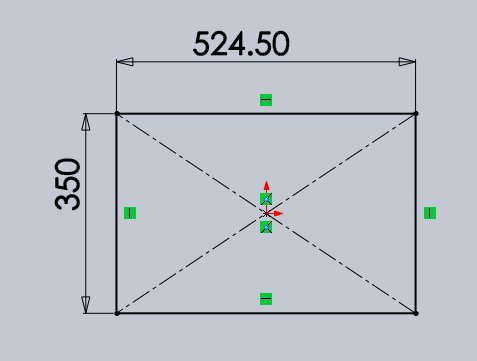

先画键盘抽屉草图

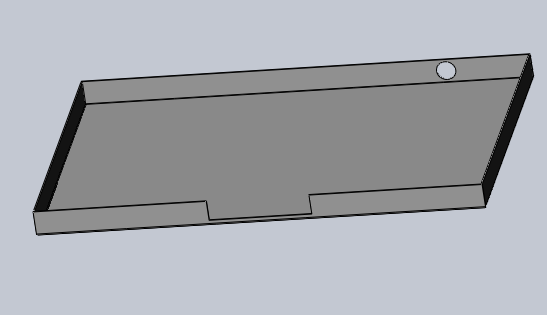

生成基体

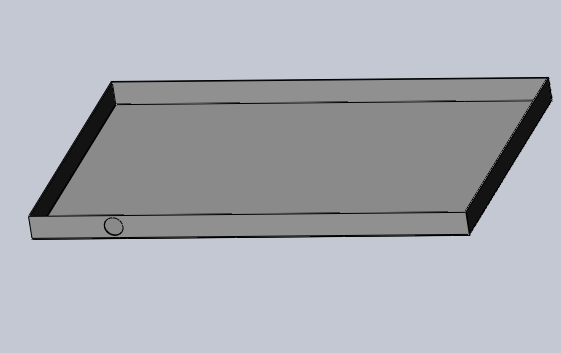

点击边线法兰，四面生成高度30的法兰

点击拉伸切除 切除前面的孔

切除前面的方孔

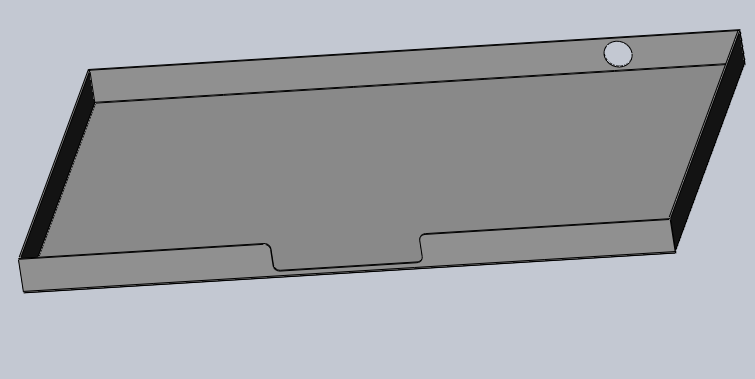

点击倒圆角

保存文件 名字保存为：键盘抽屉

打开抽屉面板的零件图

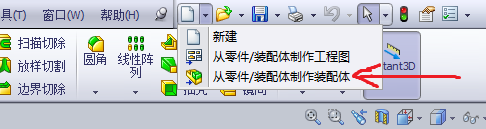

点击新建 从零件装配体 制作装配体

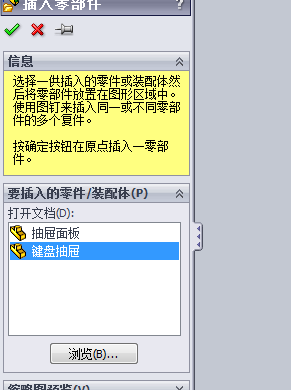

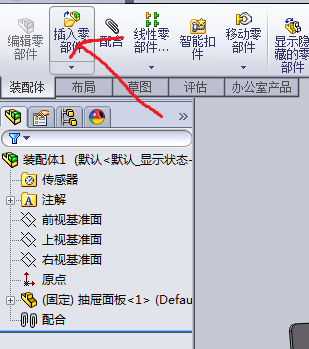

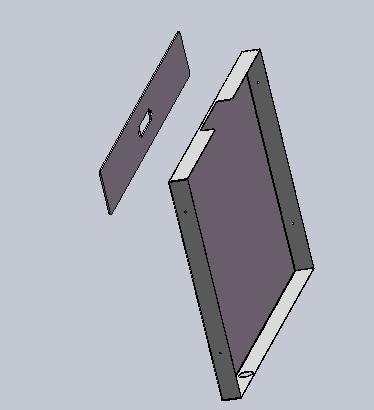

点击插入零件

选择 键盘抽屉

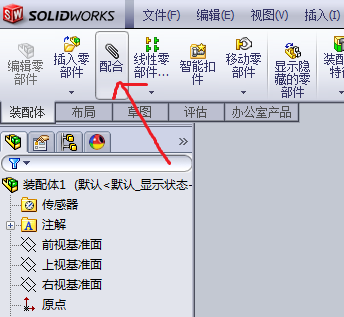

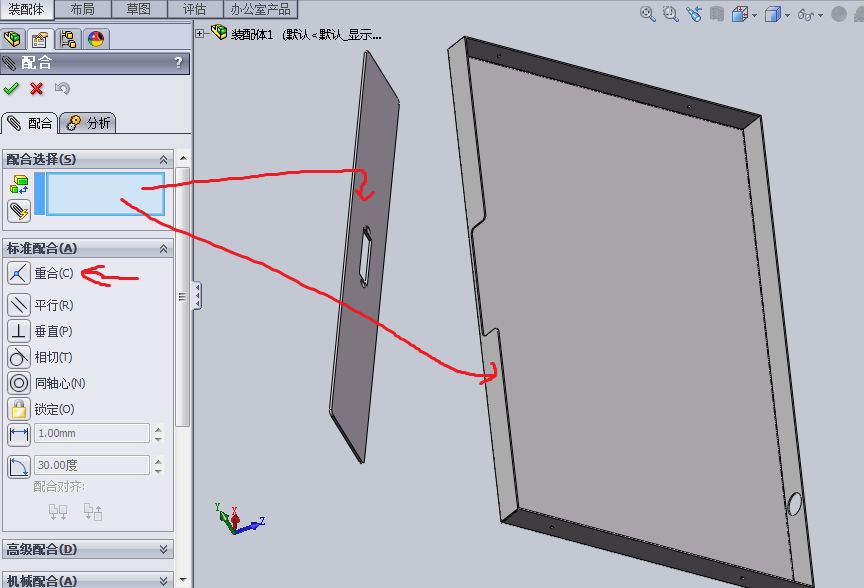

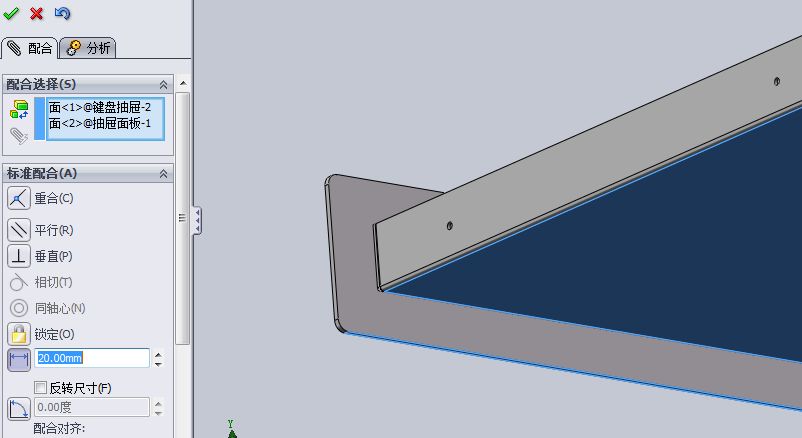

点击配合

设置参数

选择下面两个面 点击重合

生成下图

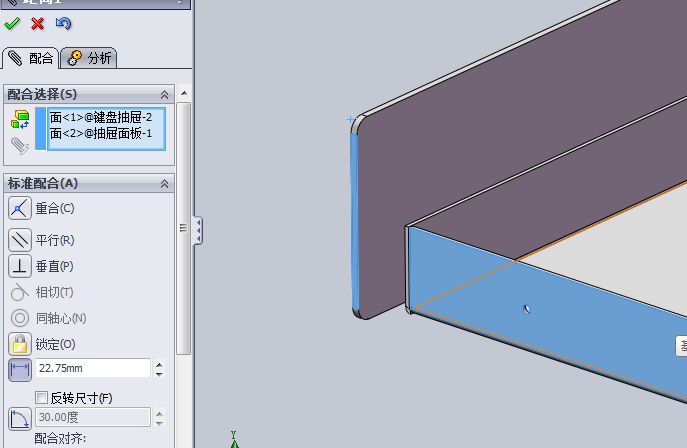

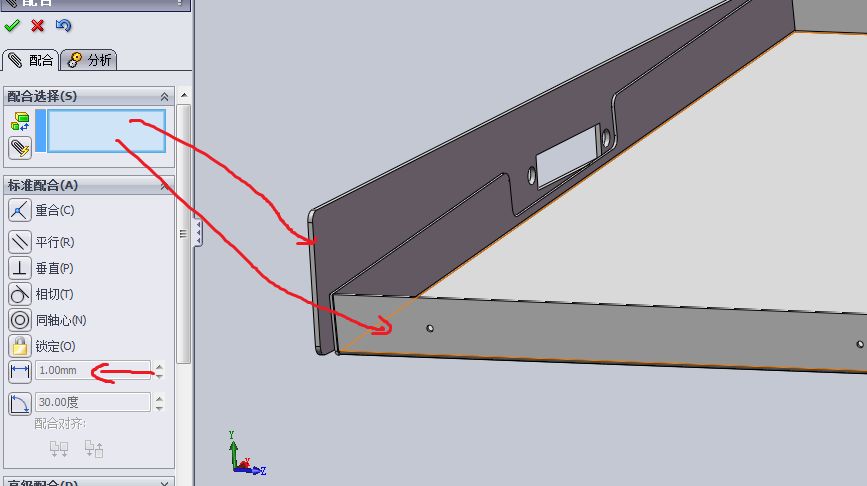

按照下图配合下图两个面

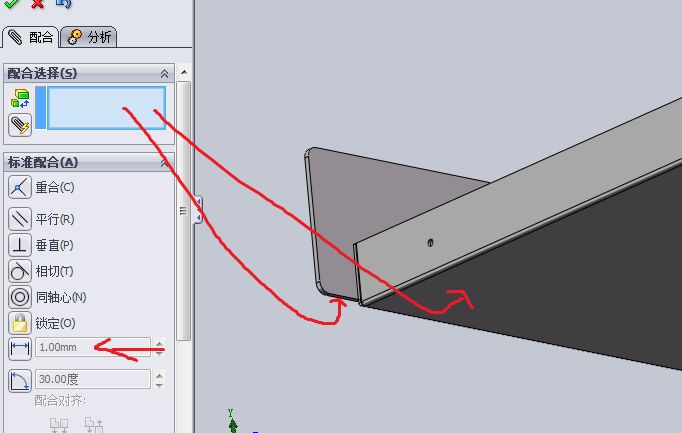

按照下图配合下图两个面

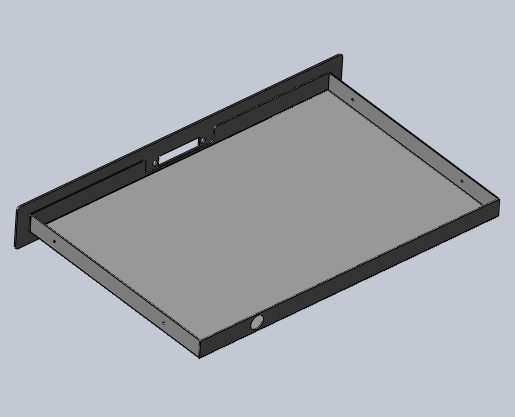

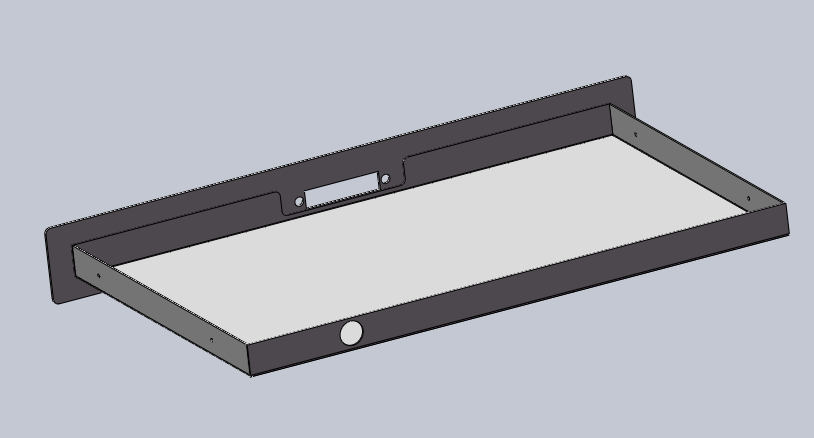

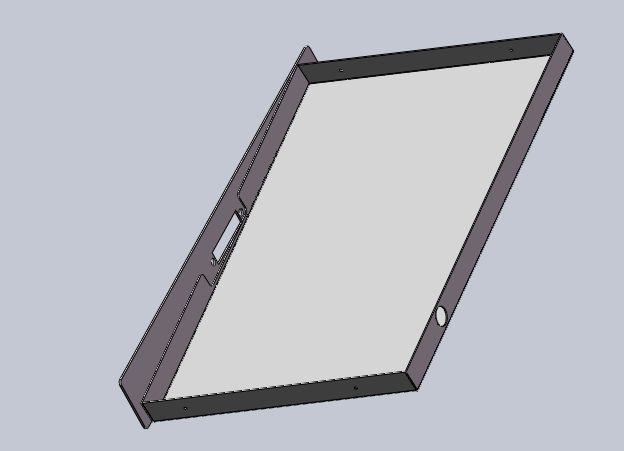

配合好后生成下面装配体

保存装配体 保存名字为：抽屉焊接

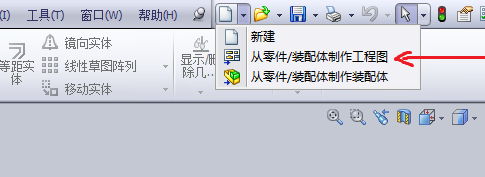

点击从零件装配体制作工程图

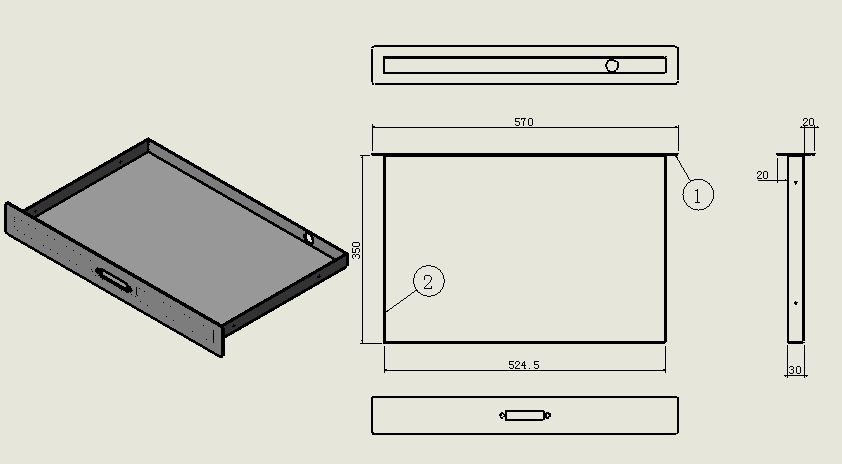

标注尺寸生成焊接图

可以打开单独零件点击：从零件装配体制作工程图

制作每个零件的折弯图。
