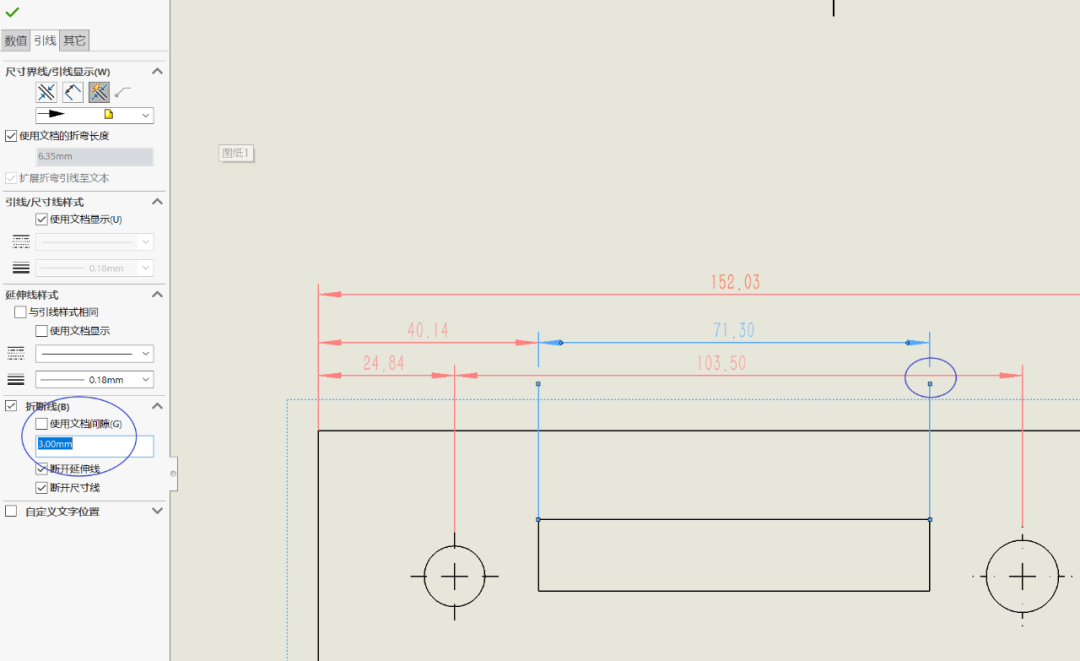

的引线标签，进入到引线设置区，如下图所示。然后勾选折断线，确定即可。此时的间隙是文档设置的间隙，你也可以根据特殊情况，勾掉使用文档间隙来调整单个尺寸的间隙。

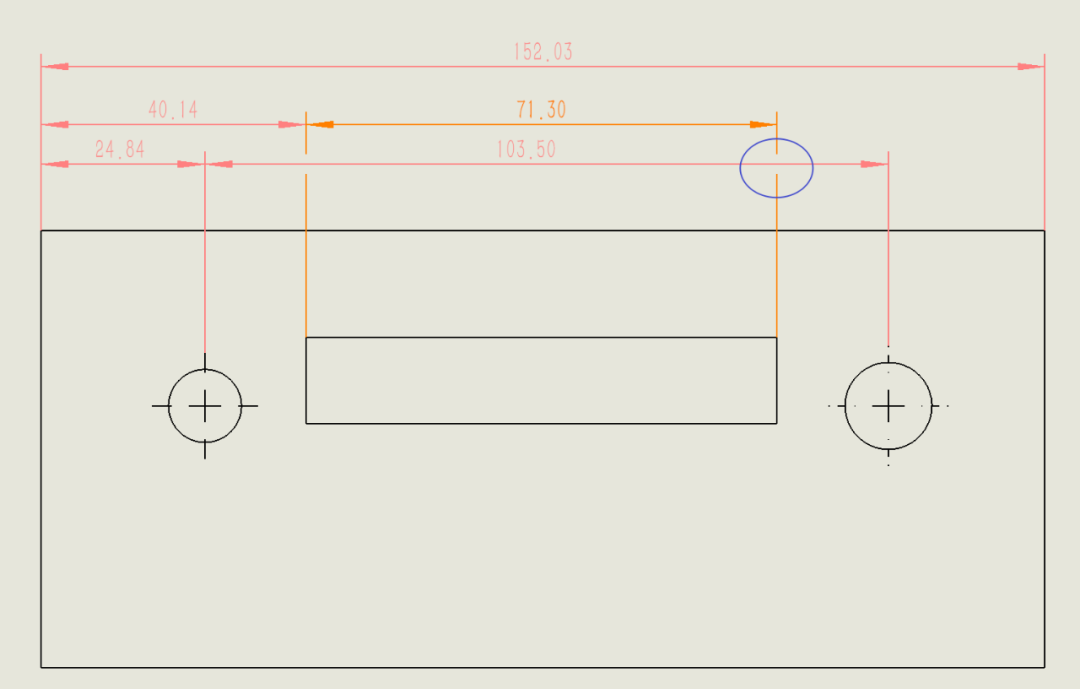

尺寸值改后保存即可得到如下所示的效果。
当然尽量不要单独设置间隙，否则后期需要统一调整的时候就麻烦了。那如果需要调整间隙该如何处理呢？

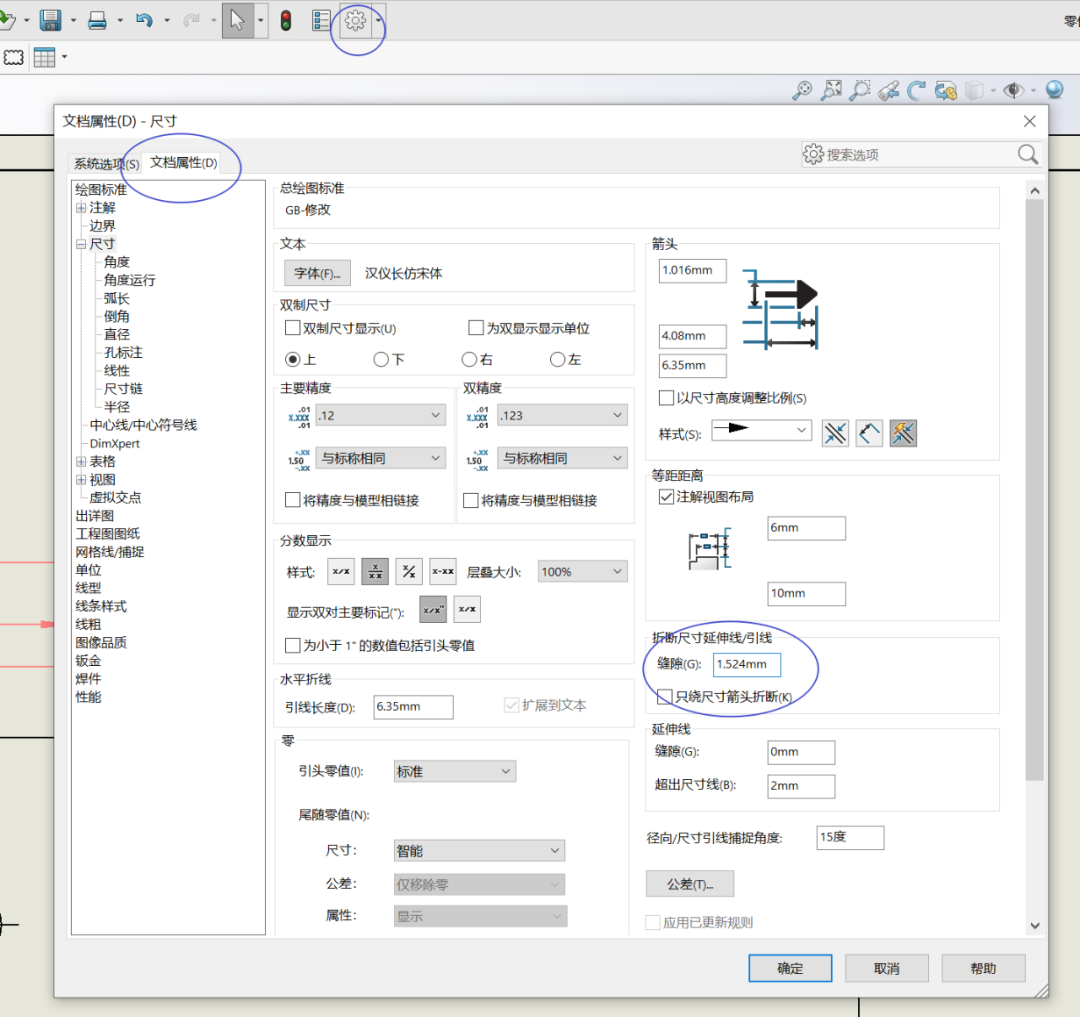

我们可以进行文档间隙的统一调整，如下图所示：
打开选项设置对话框，选中文档属性，然后点中尺寸，下面的折断尺寸延伸线/引线，下面的缝隙就是这个统一的文档间隙尺寸了，改好后点击确定，整张图纸就是全部更改。
如果需要以后的绘制的图纸的这个尺寸界线的间隙都是设置的这个值，我们该如何处理呢？是的，只要保存至模板就可以了。
动手去试试看吧。
